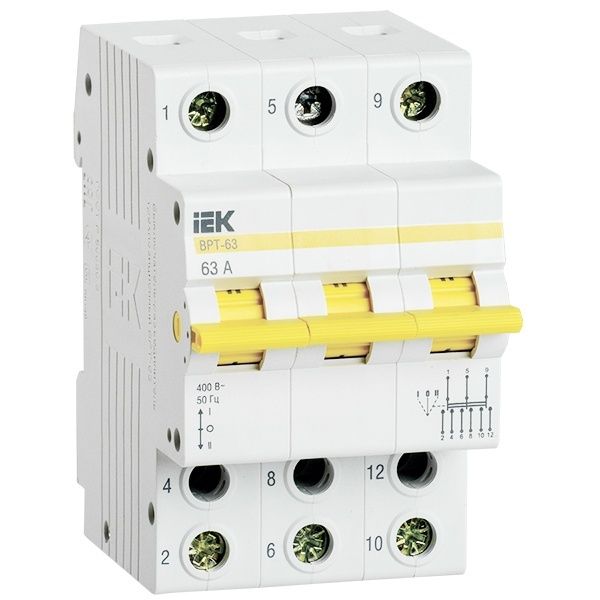

Выключатель-разъединитель трехпозиционный ВРТ-63 3Р 63А ИЕК

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выключатель-разъединитель трехпозиционный ВРТ-63 предназначен для коммутации смешанных активных и индуктивных нагрузок в цепях переменного тока напряжением до 400 В частотой 50 Гц. Применяется в качестве учетно-распределительного оборудования жилых и общественных зданий и сооружений, где предусматривается необходимость в оперативном отключении от сети отдельных групп электропотребителей или участков электрокоммуникации.

Эффективное переключение электрических цепей.

Проведение тока в нормальном режиме.

Оперативное включение и выключение электрических цепей.

Три фиксированных положения рукоятки I-0-II.

Среднее положение рукоятки фиксирует нулевое положение контактов.

Увеличенная прочность в зоне присоединения проводников за счет дополнительных заклепок и монолитной лицевой панели.

Фирменный дизайн и гравировка логотипом боковых сторон.

Характеристики:

Тип включения или отключения: Переключатель на 2 направления

Количество переключающих контактов: 3

Количество полюсов: 3

Номин ток: 63 А

Номин раб напряжение: 400 В

Тип напряжения: Переменный (AC)

Ширина по количеству модульных расстояний: 54 мм

Степень защиты - IP: IP20

Частота сети: 50 Гц

Номин импульсное выдерживаемое напряжение: 4000 кВ

Вкл и откл способность: 3 I на Ie

Напряжение постоянного тока на один полюс: 48 В

Номин кратковрем выдерж в течении 1 с ток Icw: 12 А

Мех износостойкость: 30000 циклов

Электр износостойкость: 10000 циклов

Макс поперечное сечение проводника: 10 мм2

Момент затяжки винтов контактных зажимов: 1.2 нм

Диапазон рабочих температур: -25…+40 °C

Относительная влажность воздуха: 50% при + 40°С

Рабочее положение: Вертикальное

Угол возможного отклонения в рабочем положении: 90 °C

Категория применения: АС-22В
