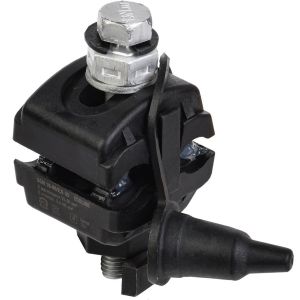

Зажим ответвит изолир ЗОИ 25-95/25-95

Характеристики товара

Артикул:
UZA-11-D02-D95
Код товара в 1С:
73261
310 руб.
+

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.

При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.

При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.

Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.



Номин напряжение: 400 В
Сечение магистрали: 16...95 мм²
Сечение ответвления: 2,5...35 мм²
Номин поперечное сечение переходной секции: 16...95 мм²
Номин поперечное сечение ответвления: 2,5...35 мм²
Тип соединения: Прочее
Температура эксплуатации: -60...+80 °C
Номин ток зажима: 95 А
Момент срыва головки болта при монтаже: 13 Нм
Момент срыва головки болта при монтаже СИП: 13 Нм
Момент срыва головки болта при монтаж каб линий: 13 Нм
Номин напряжение изоляции Ui: 6000 В
Длина: 37 мм
Ширина: 39 мм
Высота: 60.0 мм
Вес: 0,089 кг
